รวมเรื่องต้องรู้เกี่ยวกับแอร์ปลั๊กเกจ (Air Plug Gauge)

แอร์ปลั๊กเกจ (Air Plug Gauge) เครื่องมือวัดขนาดเส้นผ่านศูนย์กลางภายในรูที่มีความแม่นยำสูง เหมาะสำหรับวัดรูที่มีความเปราะบางหรือมีรูปร่างที่ซับซ้อน ใช้งานง่าย และวัดชิ้นงานได้รวดเร็ว นับเป็นหนึ่งในเครื่องมือวัดขนาดรูที่มีประสิทธิภาพมาก แต่สำหรับใครที่ยังไม่รู้จักเครื่องมือวัดชนิดนี้ PROTOOL จะพาไปทำความรู้จักกับเครื่องมือวัดแอร์ปลั๊กเกจอย่างละเอียดเอง จะน่าสนใจแค่ไหน ไปดูกันเลย

แอร์ปลั๊กเกจ (Air Plug Gauge) คืออะไร?

แอร์ปลั๊กเกจ (Air Plug Gauge) คือ เครื่องมือวัดขนาดเส้นผ่านศูนย์กลางภายในชิ้นงาน(Inside Diameter) โดยใช้หลักการไหลของอากาศ เครื่องมือจะประกอบด้วยส่วนประกอบหลัก 3 ส่วน ดังนี้

  • หัววัด : ทำมาจากเหล็ก SKS3จะมีรูสำหรับให้อากาศไหล สามารถทำได้จากหลายวัสดุ เช่น โลหะ เซรามิก หรือพลาสติก โดยจะมีหลายขนาดให้เลือกใช้ ขึ้นอยู่กับขนาดของรูที่ต้องการวัด
  • ตัววัด : ทำหน้าที่แสดงผลการวัด โดยจะมีทั้งแบบเข็มที่จะแสดงค่าการวัดบนหน้าปัด และแบบดิจิทัลที่จะแสดงค่าการวัดบนหน้าจอ LCD
  • ตัวควบคุม : ทำหน้าที่ควบคุมการไหลของอากาศ จะมีทั้งแบบปุ่ม และแบบวาล์ว

แอร์ปลั๊กเกจ (Air Plug Gauge) ใช้วัดอะไรได้บ้าง?

เนื่องจากแอร์ปลั๊กเกจ (Air Plug Gauge) สามารถใช้วัดขนาดเส้นผ่านศูนย์กลางภายในของรูได้โดยไม่ต้องสัมผัสชิ้นงาน จึงสามารถใช้วัดขนาดเส้นผ่านศูนย์กลางภายในรูที่มีความเปราะบางมากๆ มีขนาดเล็ก มีรูปร่างซับซ้อน หรืองานที่ต้องการความแม่นยำสูงได้ ไม่ว่าจะเป็น รูบนชิ้นส่วนเครื่องยนต์ รูบนชิ้นส่วนอิเล็กทรอนิกส์ หรือรูบนชิ้นส่วนพลาสติก เป็นต้น

ข้อดีของแอร์ปลั๊กเกจ (Air Plug Gauge)

แอร์ปลั๊กเกจมีข้อดีดังนี้

  • สามารถใช้วัดชิ้นงานได้หลากหลายรูปแบบ
  • มีความแม่นยำสูง
  • ใช้งานง่าย ไม่ต้องสัมผัสชิ้นงาน
  • วัดชิ้นงานได้รวดเร็ว

ข้อเสียของแอร์ปลั๊กเกจ (Air Plug Gauge)

แอร์ปลั๊กเกจมีข้อเสียดังนี้

  • มีราคาแพงกว่าปลั๊กเกจทั่วไป
  • ไวต่ออุณหภูมิและความชื้น
  • จำเป็นต้องใช้งานร่วมกับเครื่องอัดอากาศ

วิธีการใช้งานแอร์ปลั๊กเกจ (Air Plug Gauge)

แอร์ปลั๊กเกจมีวิธีการใช้งานดังนี้

  • ตรวจสอบสภาพเครื่องมือวัดให้เรียบร้อยก่อนใช้งาน
  • เลือกหัววัดที่มีขนาดใกล้เคียงกับขนาดรูมากที่สุด
  • ต่อสายไฟเข้ากับเครื่องอัดอากาศ และเปิดเครื่อง
  • หลังจากนั้นให้ใส่หัวเข้าไปในรูของชิ้นงาน และกดปุ่มเพื่อเริ่มวัด
  • เมื่อค่าวัดบนตัววัดคงที่ ให้อ่านค่าการวัด และบันทึกผล
  • หลังจากใช้งานเสร็จแล้ว ให้ปิดเครื่องอัดอากาศ ถอดหัววัดออกจากรู ทำความสะอาดหัววัดและเก็บเครื่องมือวัดให้เรียบร้อย

ข้อควรระวังการใช้งานแอร์ปลั๊กเกจ (Air Plug Gauge)

แอร์ปลั๊กเกจ (Air Plug Gauge) เป็นเครื่องมือวัดที่มีความแม่นยำสูง ใช้งานง่าย แต่ก็มีข้อควรระวังในการใช้งาน ดังนี้

  • ต้องทำความสะอาดชิ้นงานและหัววัดให้ดีก่อนใช้งาน
  • ต้องปรับแรงดันอากาศให้อยู่ในช่วงที่กำหนด หากต่ำเกินไปจะทำให้การไหลของอากาศไม่เพียงพอ หากสูงเกินไปจะทำให้ชิ้นงานเสียหายได้
  • จะต้องใช้งานในสภาพอากาศที่อุณหภูมิและความชื้นคงที่ หากอุณหภูมิและความชื้นมีการเปลี่ยนแปลง จะส่งผลต่อค่าการวัดได้
  • ต้องมั่นใจว่าชิ้นงานวางบนฐานอย่างมั่นคง วางตรงกับหัววัด และหัววัดถูกปรับศูนย์ให้ตรงกับชิ้นงาน
  • ในระหว่างที่ใช้งานจะต้องสวมอุปกรณ์ป้องกันดวงตาทุกครั้ง
  • เมื่อใช้งานเสร็จแล้ว จะต้องเก็บเครื่องมือวัดขนาดแอร์ปลั๊กเกจไว้ในกล่องที่แห้งและสะอาด และสอบเทียบเครื่องมือเป็นประจำ

ตัวอย่างสเปคแอร์ปลั๊กเกจ (Air Plug Gauge) ในแบบต่าง ๆ

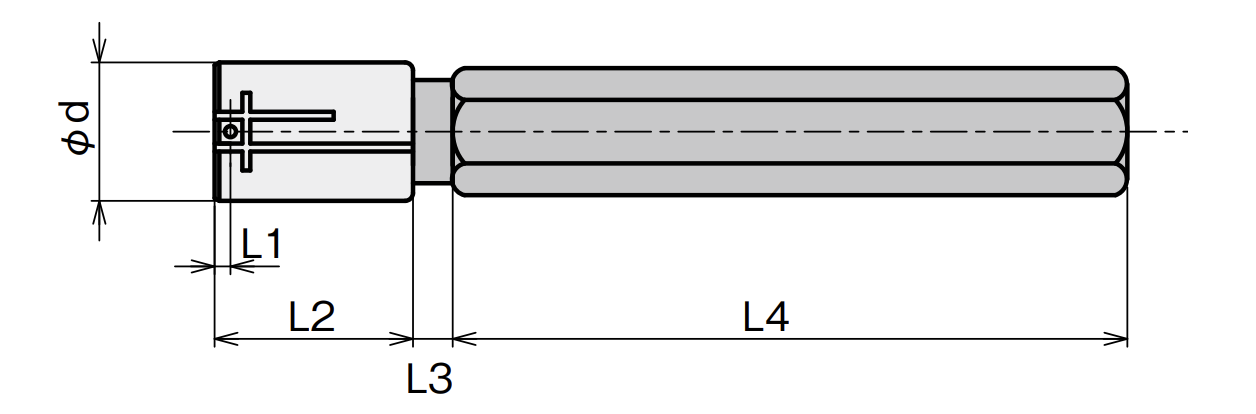

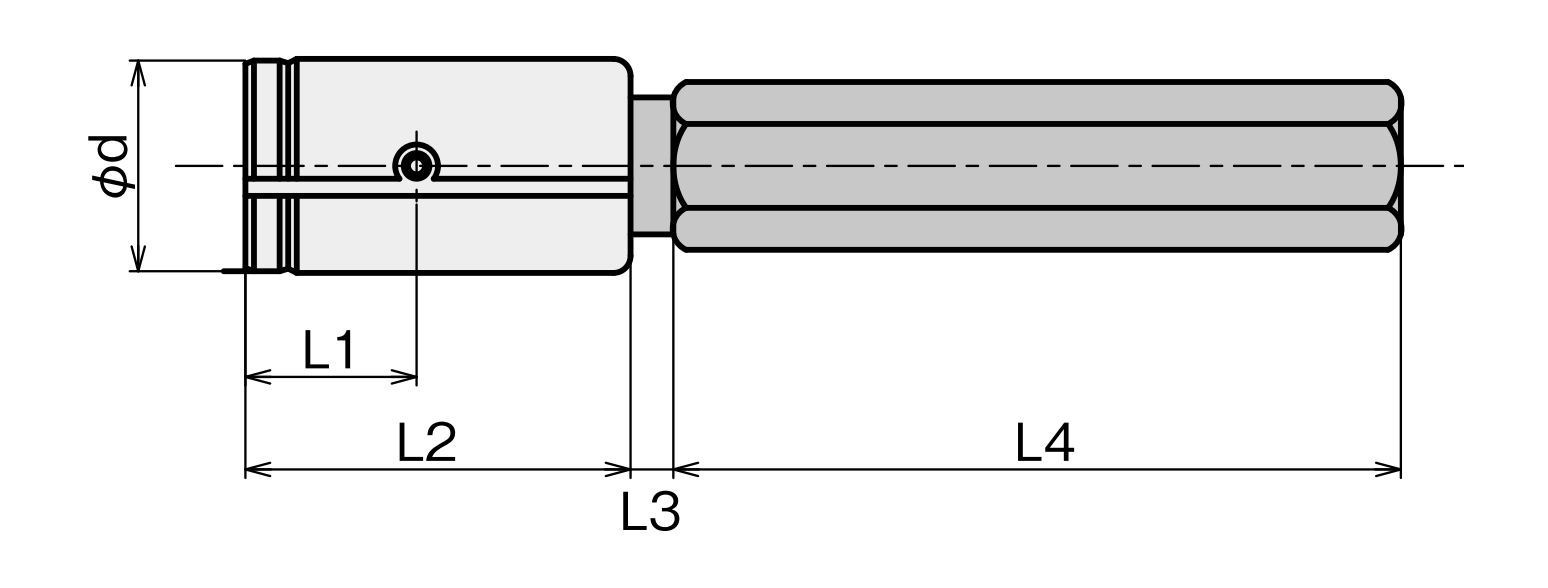

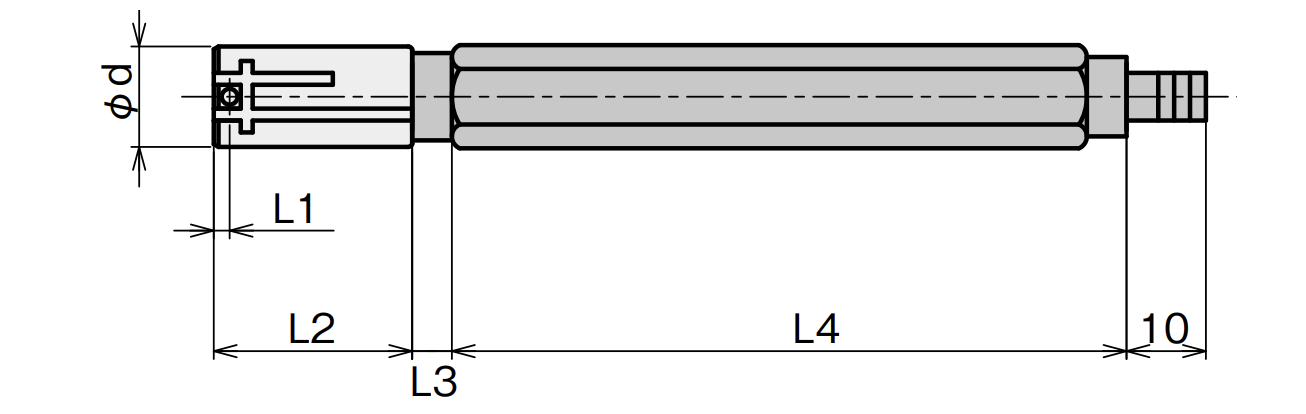

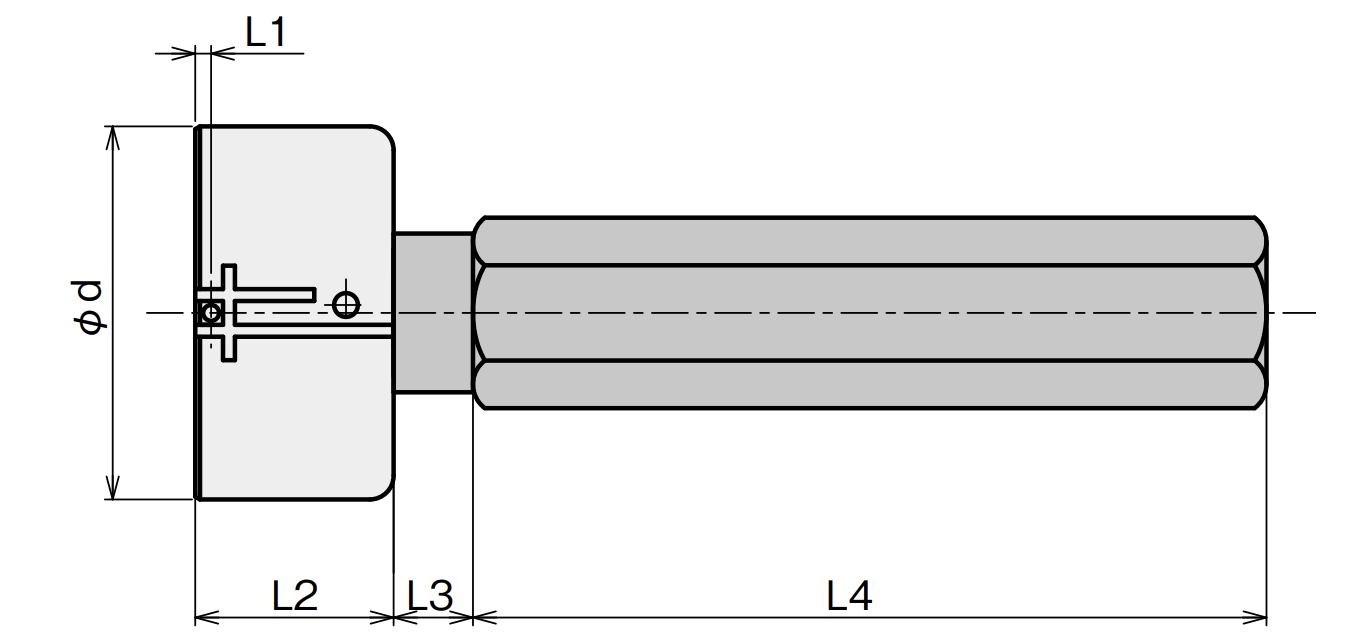

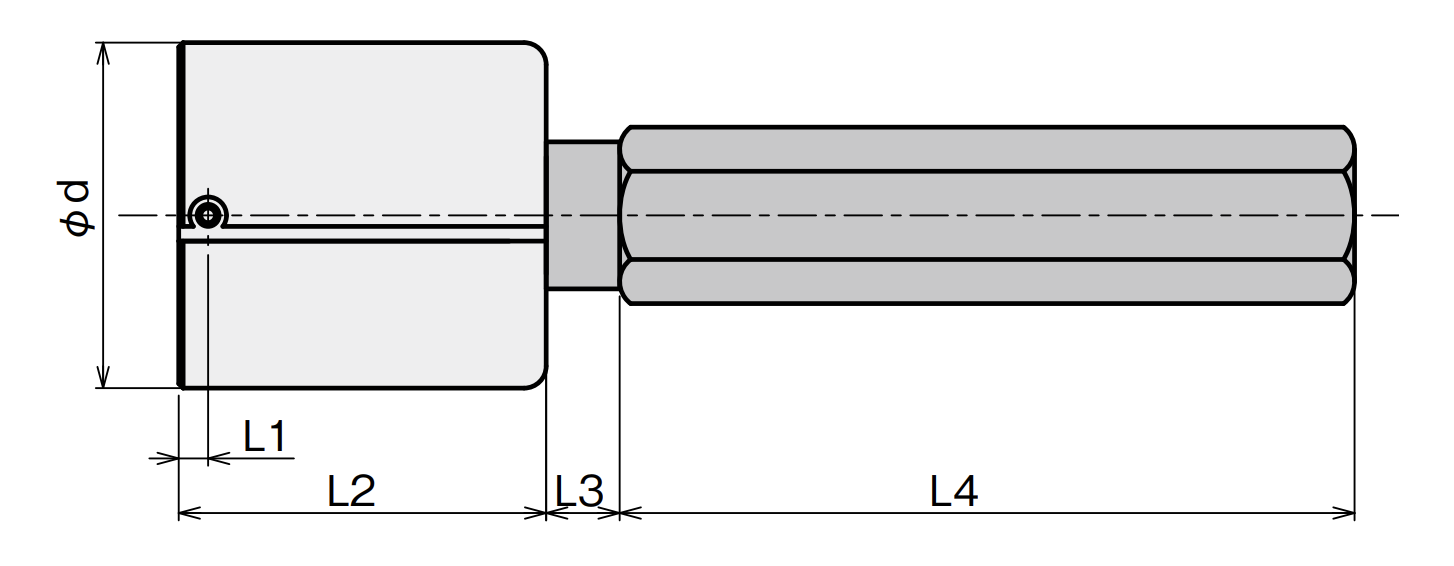

สเปคแอร์ปลั๊กเกจสำหรับใช้วัดรูทะลุ (Through hole) โดยตำแหน่งหัวฉีดอยู่ห่างจากจุดสูงสุด 8 – 20 มิลลิเมตร

Nominal Size D exceeded ~ lessL1L2L3L4
4 exceeded 8 or less8203090
8 exceeded 11.5 or less8203090
11.5 exceeded 14 or less1545585
14 exceeded 24 or less2045585
24 exceeded 40 or less2045585
40 exceeded 50 or less205010100
50 exceeded 65 or less205010100
65 exceeded 100 or less205010100

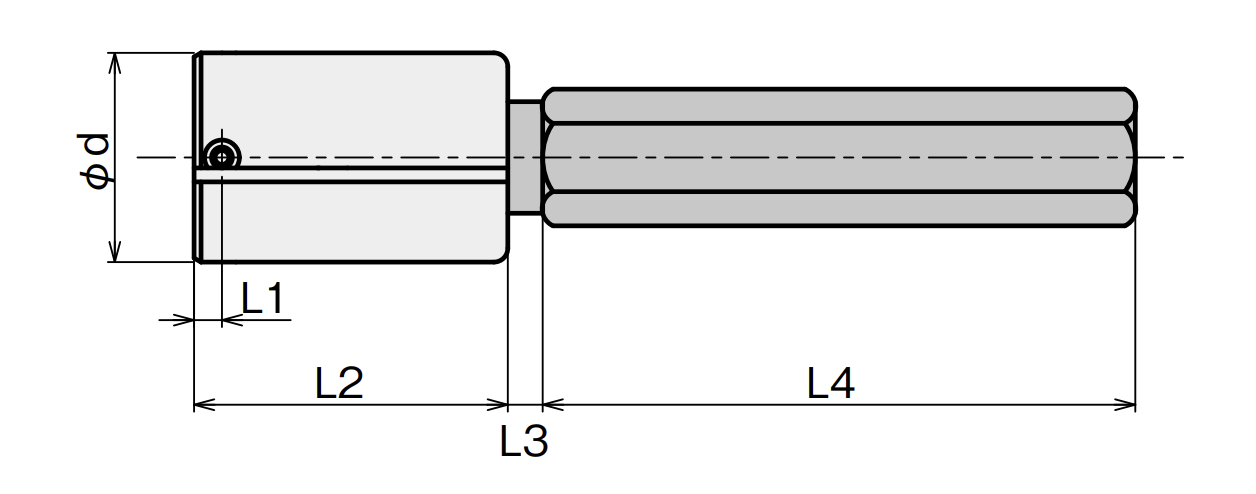

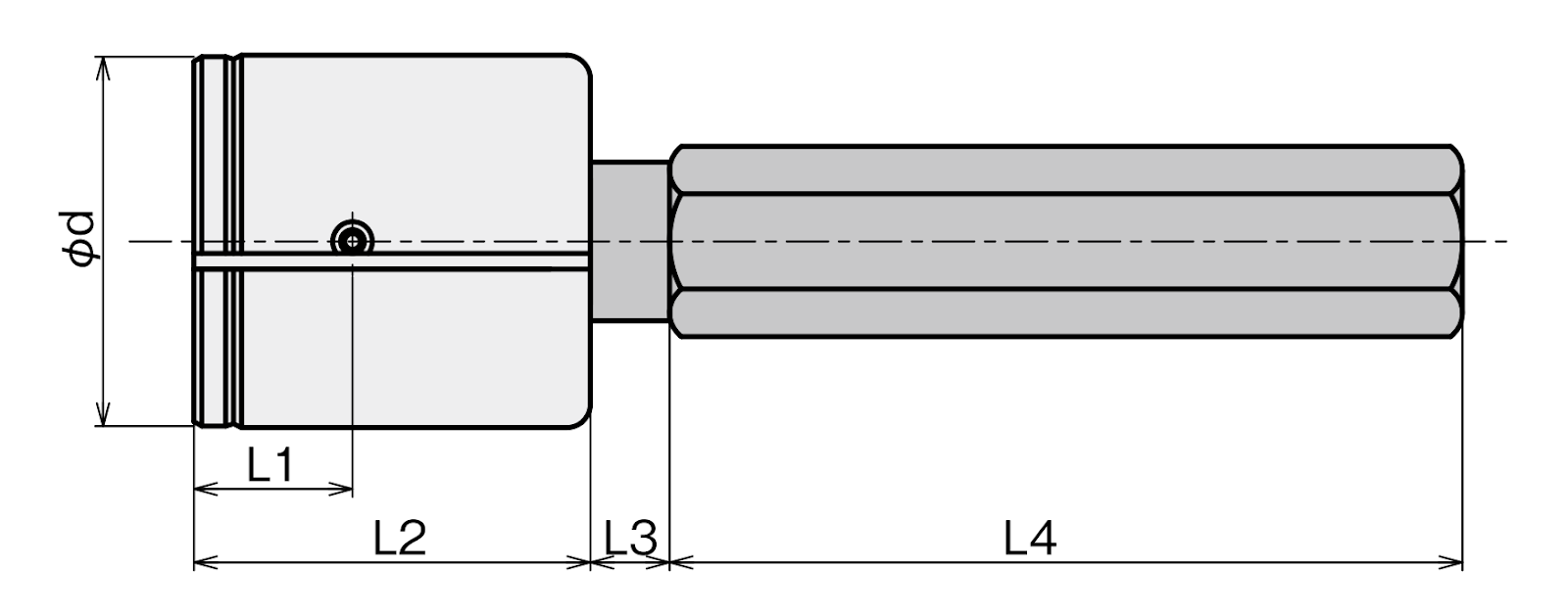

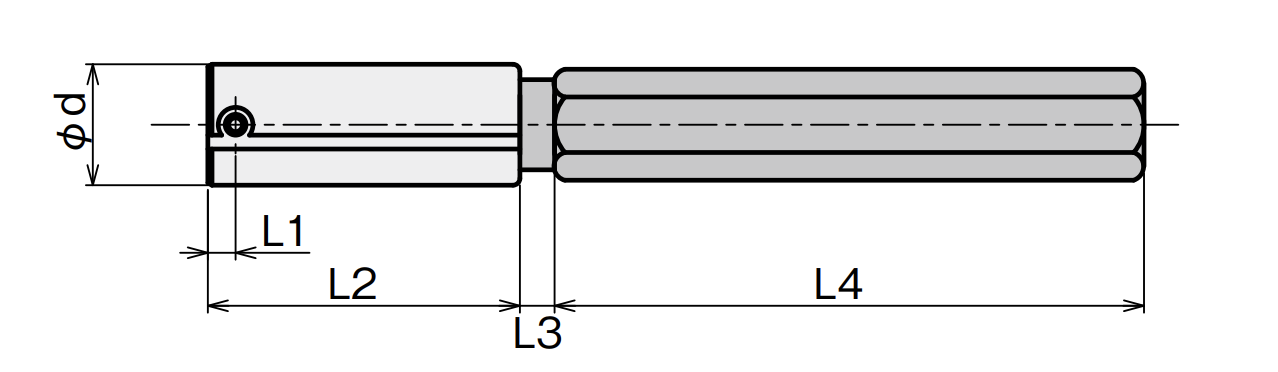

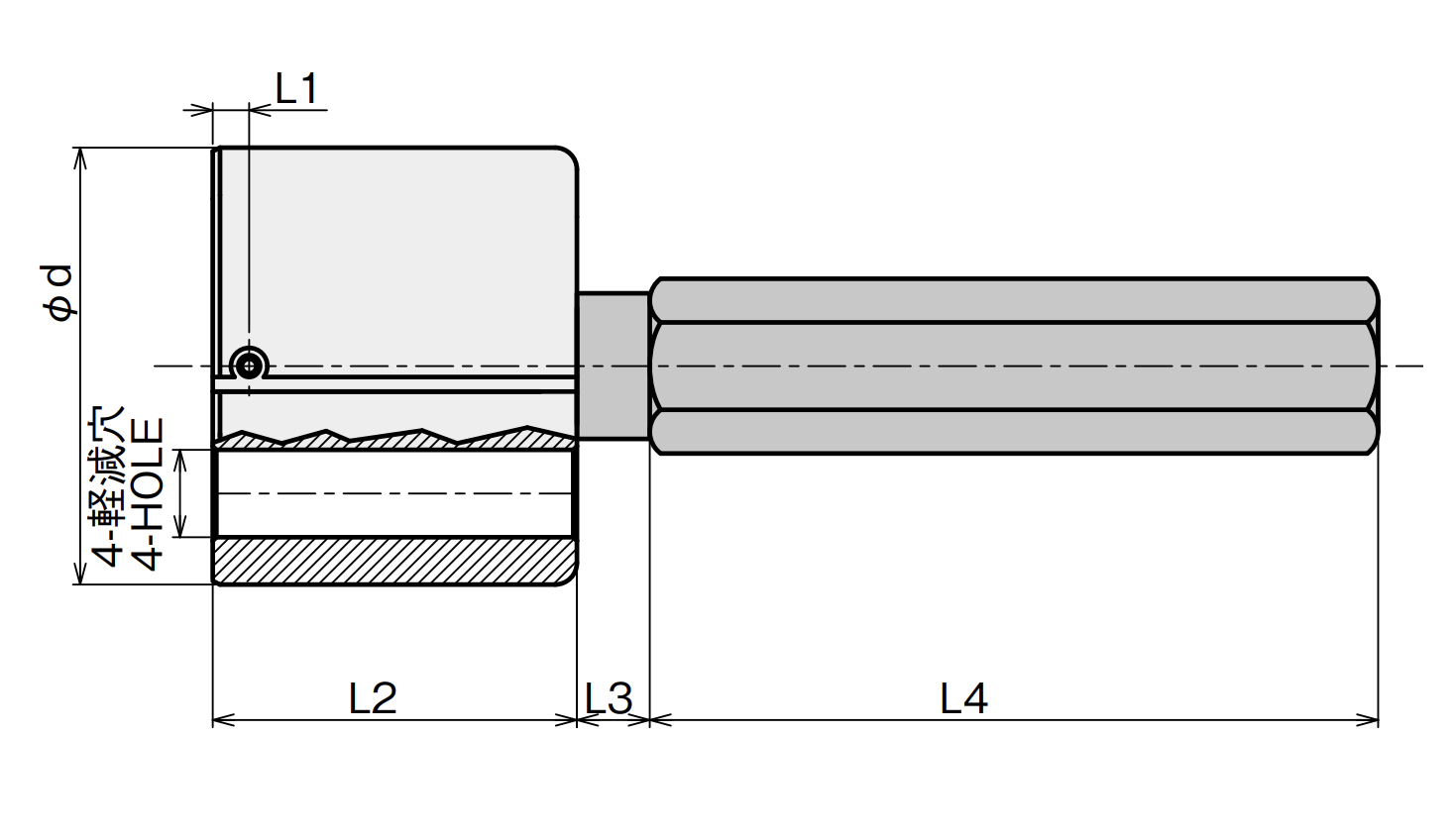

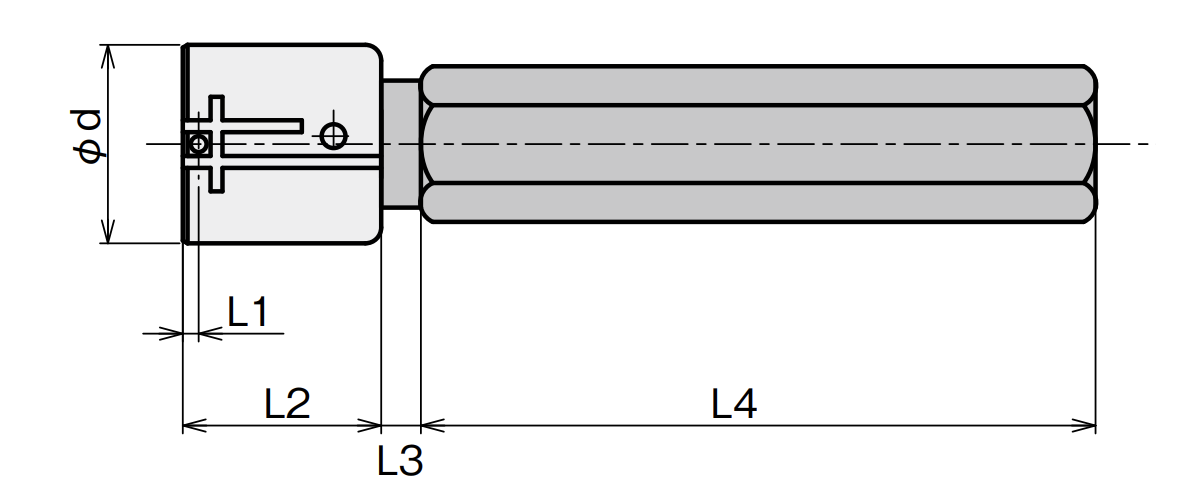

สเปคแอร์ปลั๊กเกจสำหรับใช้วัดรูตาบอด (Blind hole) โดยตำแหน่งหัวฉีดอยู่ห่างจากจุดสูงสุด 3 – 4 มิลลิเมตร

Nominal Size D exceeded ~ lessL1L2L3L4
4 exceeded 8 or less3203090
8 exceeded 11.5 or less4203090
11.5 exceeded 14 or less445585
14 exceeded 24 or less445585
24 exceeded 40 or less445585
40 exceeded 50 or less45010100
50 exceeded 65 or less45010100
65 exceeded 100 or less45010100

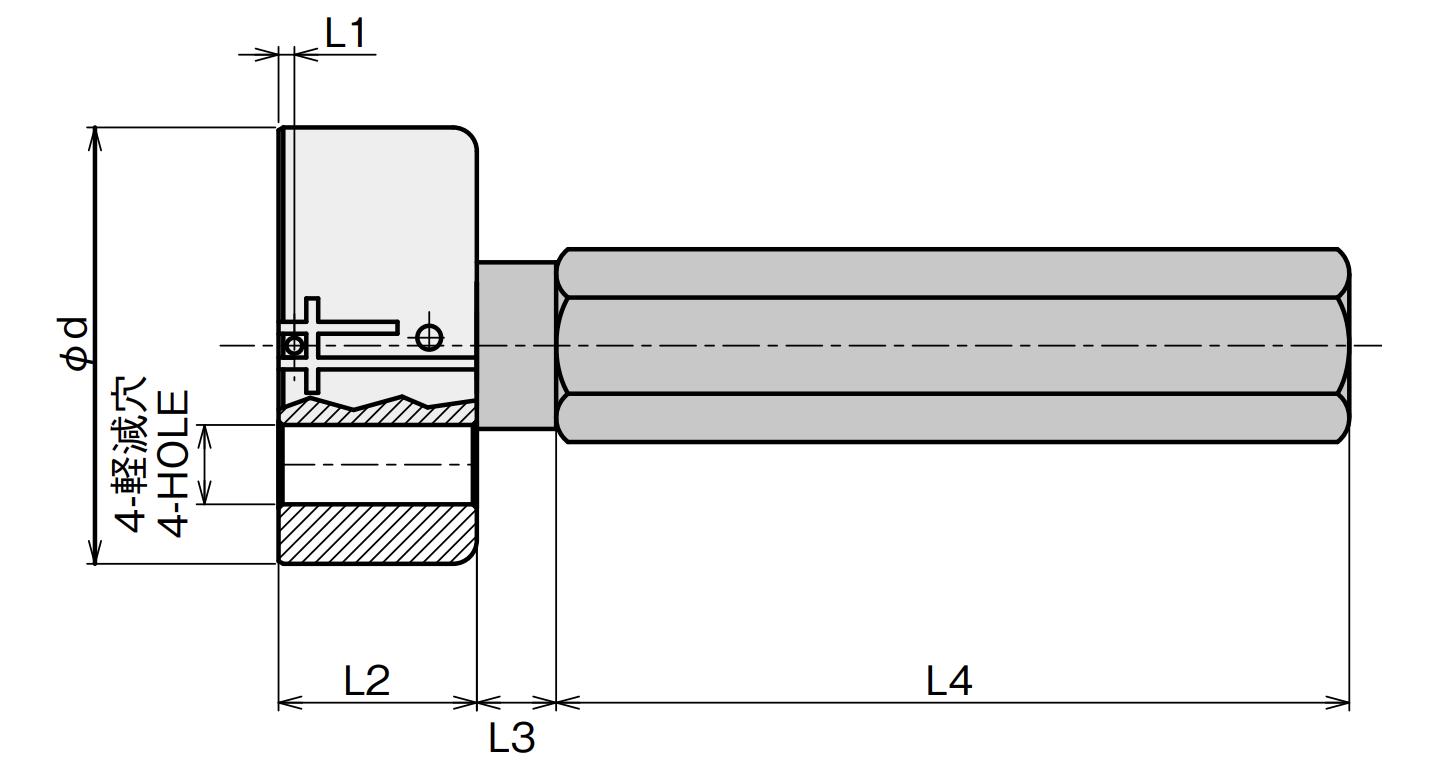

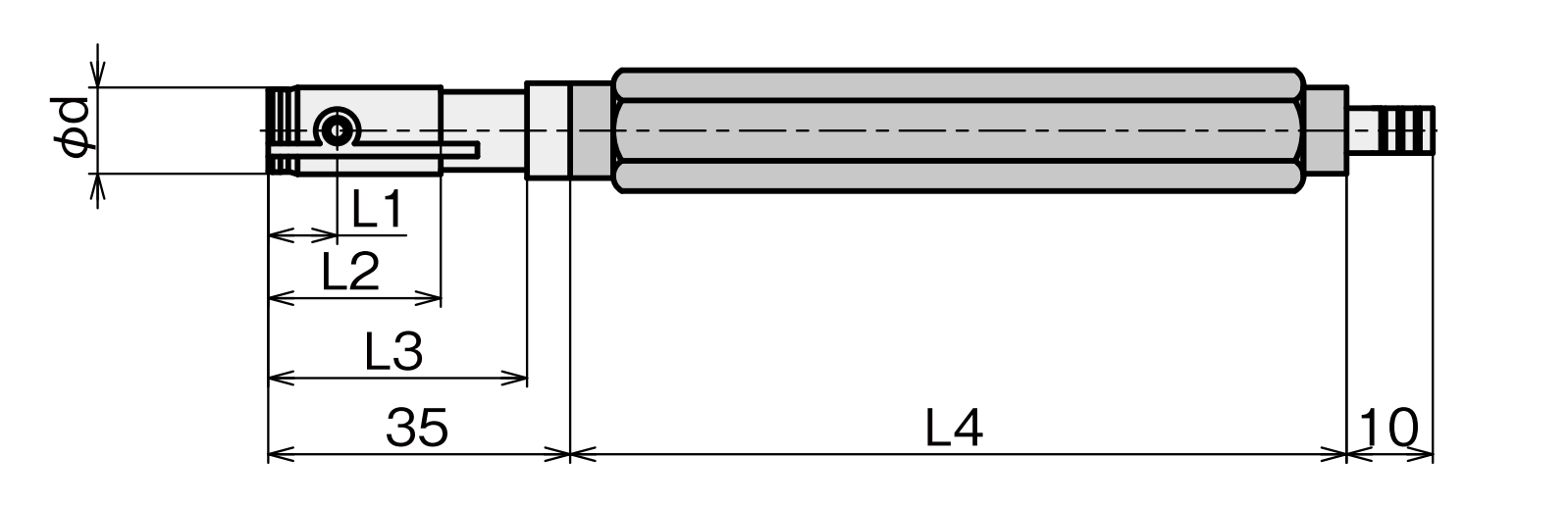

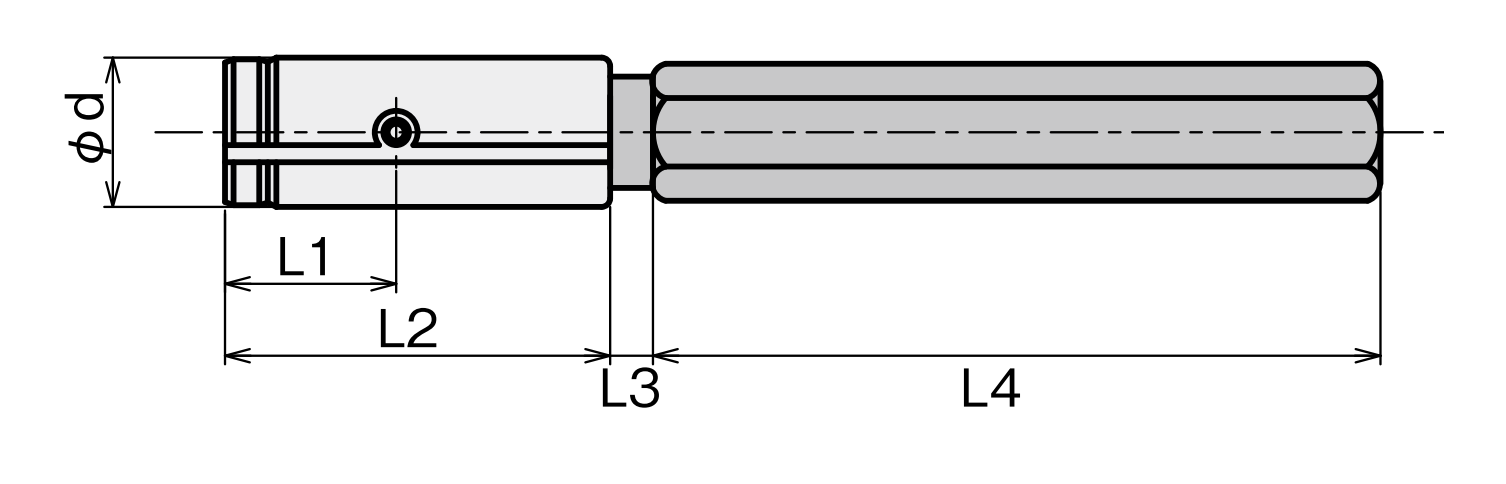

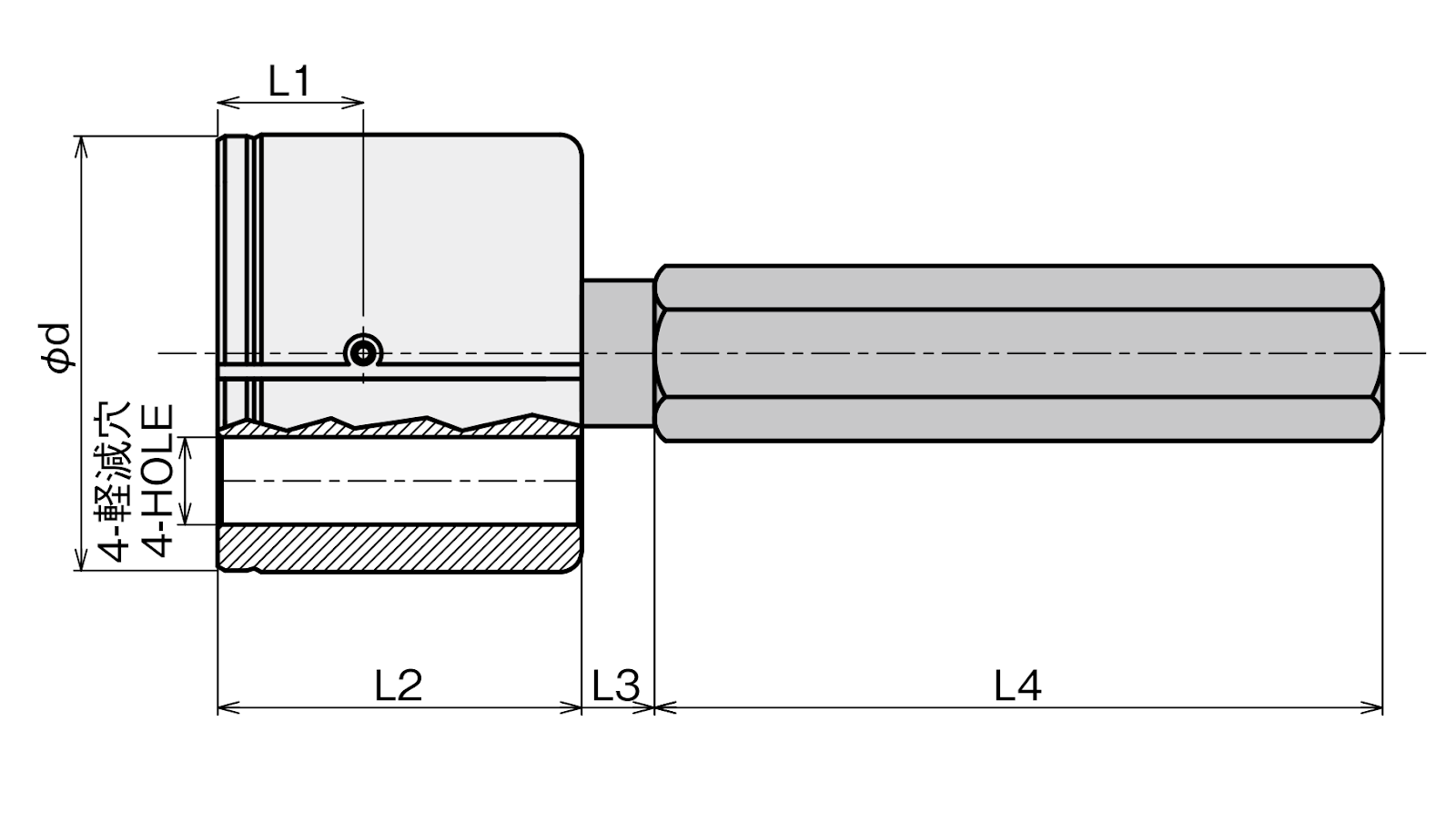

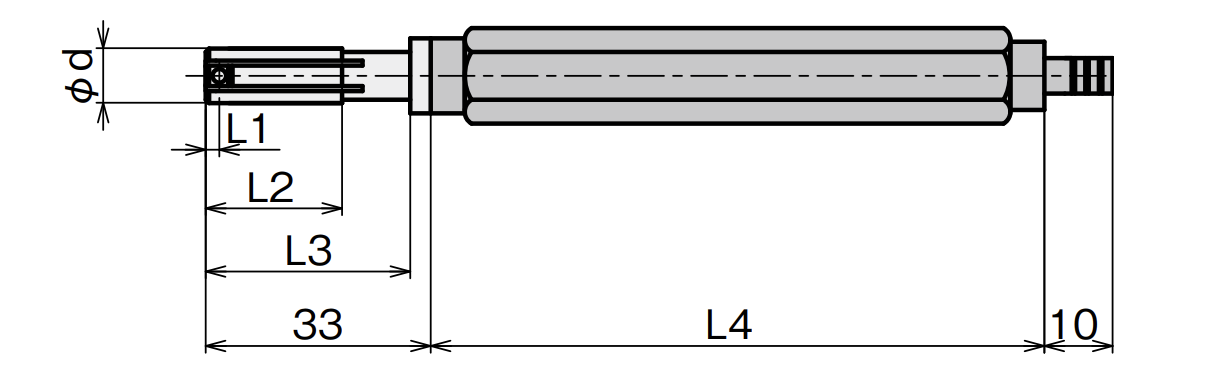

สเปคแอร์ปลั๊กเกจสำหรับใช้วัดรูในจุดที่ลึกลงไป (Deeper point) โดยตำแหน่งหัวฉีดอยู่ห่างจากจุดสูงสุด 2 มิลลิเมตร

Nominal Size D exceeded ~ lessL1L2L3L4
4 exceeded 8 or less2203090
8 exceeded 11.5 or less2203090
11.5 exceeded 14 or less225585
14 exceeded 24 or less225585
24 exceeded 40 or less225585
40 exceeded 50 or less22510100
50 exceeded 65 or less22510100
65 exceeded 100 or less22510100

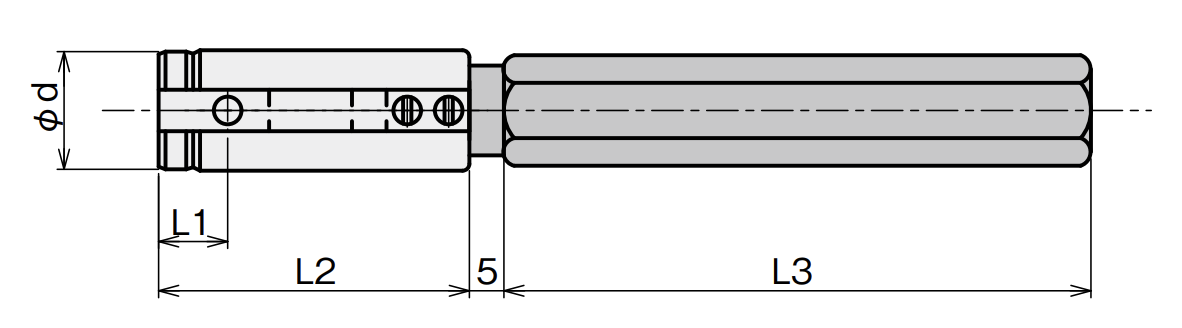

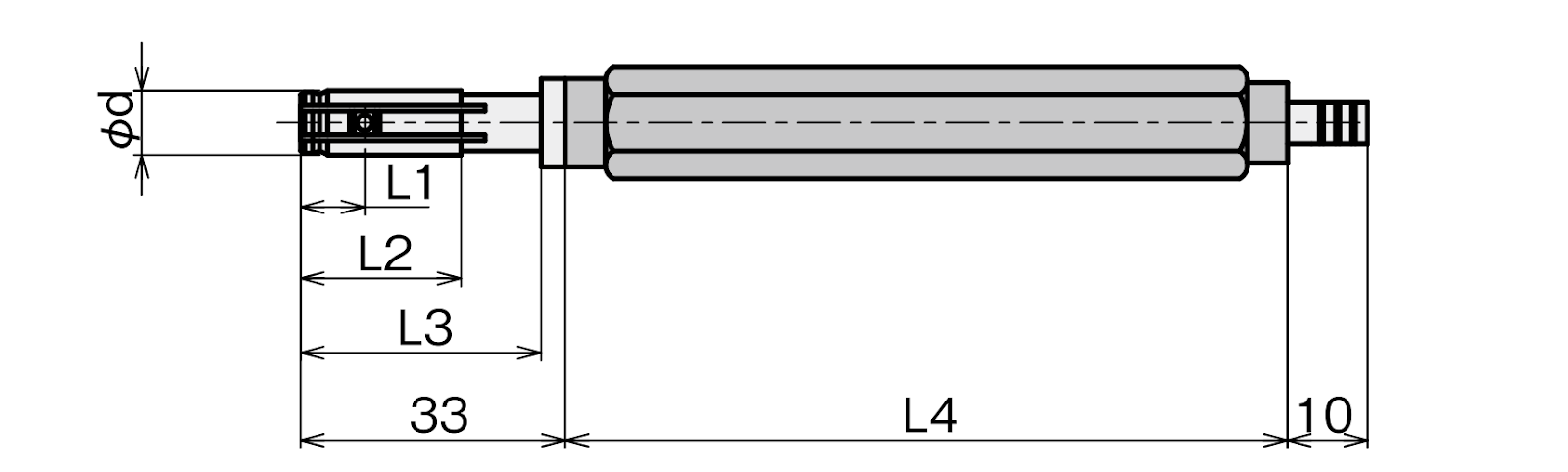

สเปคแอร์ปลั๊กเกจแบบที่มีตำแหน่งของลูกคาร์ไบด์อยู่ตรงกลาง

Nominal Size D exceeded ~ lessL1L2L3
10 exceeded 14 or less74595
14 exceeded 20 or less84585
20 exceeded 24 or less104585
24 exceeded 40 or less104585
40 exceeded 50 or less1550100
50 exceeded 65 or less1550100
65 exceeded 100 or less1550100

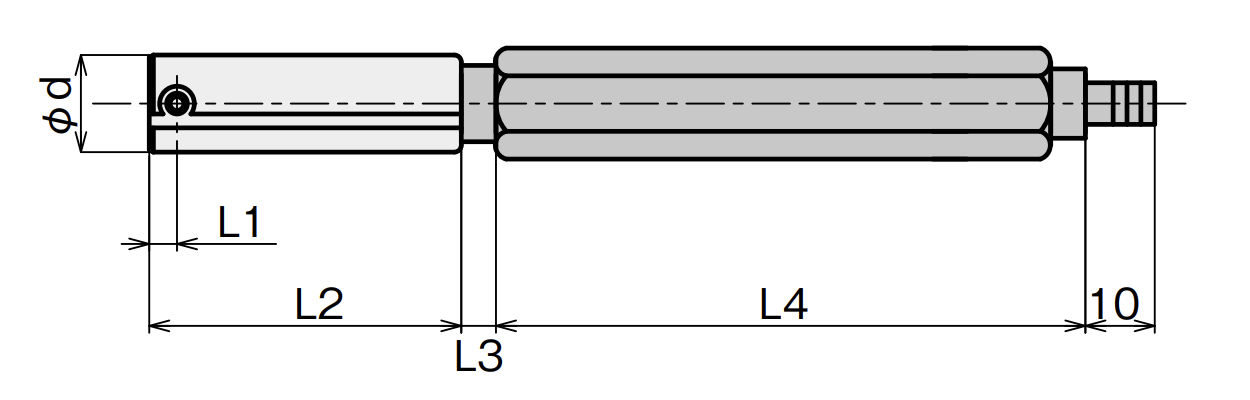

สเปคแอร์ปลั๊กเกจแบบที่มีตำแหน่งของลูกคาร์ไบด์อยู่ตรงด้านบนของเจ็ท

Nominal Size D exceeded ~ lessL1L2L3
10 exceeded 14 or less44595
14 exceeded 20 or less44585
20 exceeded 24 or less44585
24 exceeded 40 or less44585
40 exceeded 50 or less450100
50 exceeded 65 or less450100
65 exceeded 100 or less450100

แอร์ปลั๊กเกจ (Air Plug Gauge) กับปลั๊กเกจ (Plug Gauge) แตกต่างกันอย่างไร?

ทั้งสองเครื่องมือเป็นเครื่องวัดขนาดเส้นผ่านศูนย์กลางภายในรูเหมือนกัน แต่จะมีความแตกต่างกันดังนี้

  • แอร์ปลั๊กเกจ (Air Plug Gauge) : จะใช้หลักการวัดแบบการไหลของอากาศ มีความแม่นยำสูง เหมาะสำหรับวัดขนาดรูที่มีความเปราะบาง รูที่มีขนาดเล็ก หรือรูที่มีรูปร่างซับซ้อน และมีราคาแพงกว่า
  • ปลั๊กเกจ (Plug Gauge) : จะใช้หลักการวัดแบบสัมผัส โดยจะมีสองด้าน คือ GO และ NOGO ความแม่นยำอยู่ในระดับปานกลาง เหมาะสำหรับวัดรูทั่วไป และมีราคาถูกกว่า

แอร์ปลั๊กเกจ (Air Plug Gauge) ราคาเท่าไหร่?

ราคาเครื่องมือวัดแอร์ปลั๊กเกจ (Air Plug Gauge) จะแตกต่างกันไปตามประเภท รุ่น ความละเอียด ช่วงการวัด และฟังก์ชันการใช้งาน แต่โดยทั่วไปจะมีราคาอยู่ที่ประมาณ 10,000 – 50,000 บาทเลย หากอยากทราบราคาที่แน่นอน สามารถสอบถามข้อมูลเพิ่มเติมกับเจ้าหน้าที่ของ PROTOOL ได้เลย!

PROTOOL จัดจำหน่ายแอร์ปลั๊กเกจ (Air Plug Gauge) พร้อมส่งตรงถึงบ้านคุณ

PROTOOL แหล่งจัดจำหน่ายเครื่องมือวัดแอร์ปลั๊กเกจ (Air Plug Gauge) คุณภาพสูง มีให้เลือกหลากหลายขนาด หลากหลายฟังก์ชัน ตอบโจทย์ทุกความต้องการของคุณ สำหรับท่านใดที่กำลังหาซื้อแอร์ปลั๊กเกจอยู่ แต่ไม่รู้จะไปซื้อที่ไหนดี สามารถสั่งออนไลน์กับ PROTOOL ได้เลยที่ Line OA PROTOOL GAUGE , 02-123-3822 และ 085-660-5531 เราพร้อมจัดส่งทั่วประเทศไทย
